Как сделать стол для циркулярной пилы своими руками: бюджетный вариант за 3 часа

Зачем мне понадобился самодельный стол

Во время внутренней отделки дачного дома имитацией бруса столкнулся с проблемой: нужно было распустить вдоль более 30 трехметровых досок на доборные элементы четырех разных размеров. Пробовал резать “на весу”, но результат оставлял желать лучшего — кривые края и постоянные замеры отнимали массу времени.

Типичные проблемы при работе без стационарного станка:

• Неровные резы

• Постоянный риск травм

• Неудобство позиционирования длинных досок

• Необходимость многократных замеров

После третьей кривой заготовки решил: нужен простой, но функциональный стол для циркулярной пилы.

---

Что понадобилось для изготовления

Материалы (все из остатков строительства):

• Доска 100×50 мм — 6 м (для козлов)

• Доска 100×25 мм — 6 м (обвязка)

• Обрезок фанеры 21 мм — 70×152 см (столешница)

• Болты М6 с потайными головками — 4 шт.

Инструменты:

• Ручная циркулярная пила (1.6 кВт, диск 160 мм)

• Шуруповерт

• Фрезер (для паза под диск)

• Рулетка, угольник

• Саморезы по дереву

Общая стоимость: 0 рублей (использовал имеющиеся материалы)

Пошаговая инструкция по изготовлению

1. Сборка основания (козлов)

• Распилил доски 100×50 мм на 4 ножки по 75 см

• Сделал верхнюю обвязку из досок 100×25 мм

• Собрал две устойчивые П-образные конструкции

• Связал их поперечинами для жесткости

Совет: Проверяйте диагонали — расхождение не должно превышать 3-5 мм.

2. Монтаж столешницы

• Закрепил фанеру на козлах саморезами

• Разметил центр для пропила (по месту установки пилы)

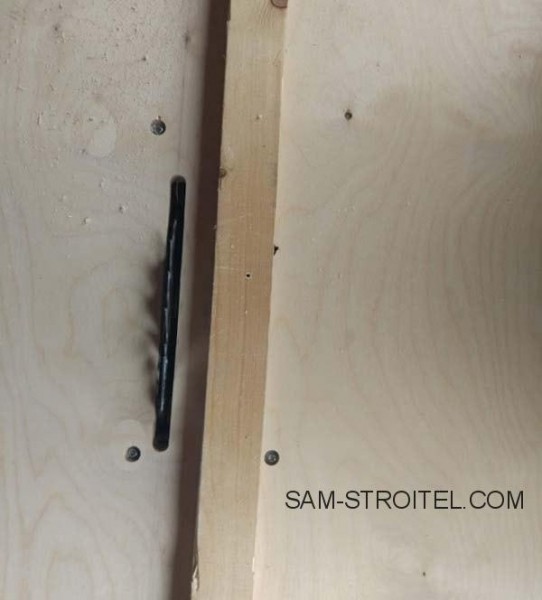

• Фрезером выбрал паз шириной 3 мм под диск

Важно: Глубина паза должна на 2-3 мм превышать выступ диска.

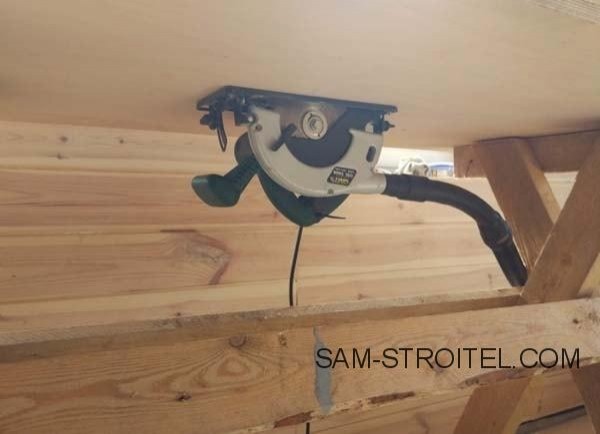

3. Крепление циркулярной пилы

• Снял штатную подошву с инструмента

• Разметил и просверлил отверстия в фанере

• Установил пилу снизу на болты с потайными головками

• Проверил свободный ход диска в пазу

Техника безопасности: Все крепежные элементы должны быть утоплены ниже плоскости столешницы.

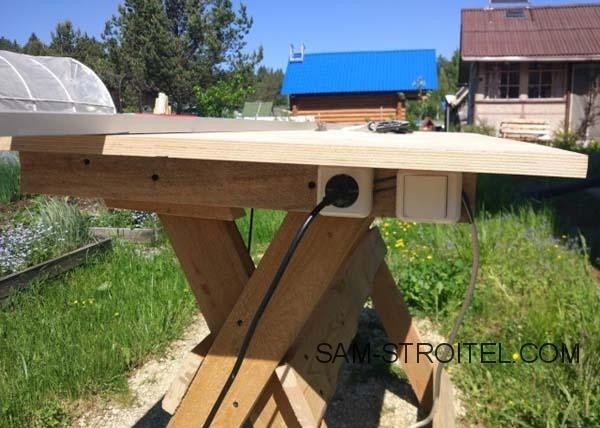

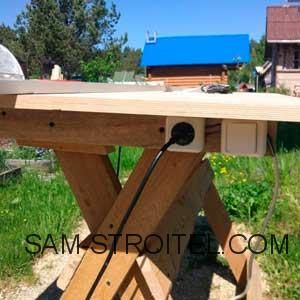

Подключение сделал через выключатель:

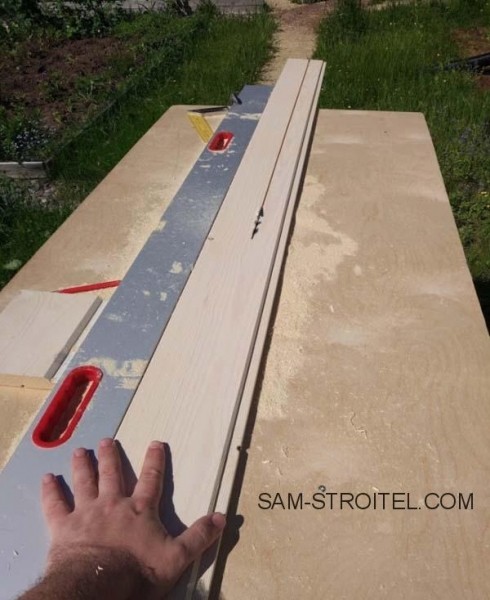

В качестве направляющей взял старое правило:

Особенности конструкции

Преимущества решения:

• Полная устойчивость длинных заготовок

• Точность реза (±0.5 мм)

• Возможность работы в одиночку

• Безопасность (фиксированный инструмент)

• Быстрый демонтаж пилы при необходимости

Ограничения:

• Нет регулировки высоты пропила

• Отсутствие параллельного упора

• Не подходит для обработки широких щитов

---

Как я использовал стол на практике

Задача: распил 30 досок имитации бруса на 4 типоразмера.

Рабочий процесс:

1. Сделал шаблон-калибр для каждого размера

2. Установил стопор из обрезка на нужном расстоянии от диска

3. Подавал доски, упирая торец в стопор

4. Получал идеально ровные заготовки за один проход

Результат:

• Время распила сократилось в 3 раза

• Погрешность размеров ≤1 мм

• Полное отсутствие брака

• Удобство работы с длинномерами

---

Важные нюансы безопасности

1. Защита от выброса:

   • Всегда используйте толкатель для коротких заготовок

   • Не становитесь на линии возможного выброса

2. Электробезопасность:

   • Удлинитель закрепите на крючке

   • Предусмотрите аварийный выключатель

3. Защита от опилок:

   • Работайте в респираторе

   • По возможности подключите пылесос

Личный опыт: После первого дня работы собрал мешок опилок — теперь всегда использую средства защиты органов дыхания.

---

Возможности для модернизации

Для тех, кто захочет усовершенствовать базовую модель:

1. Параллельный упор:

   • Направляющая из алюминиевого профиля

   • Струбцины для фиксации

2. Подвижная каретка:

   • Для поперечного распила

   • На шарикоподшипниках

3. Пылеудаление:

   • Кожух вокруг диска

   • Подключение к строительному пылесосу

Мое решение: Пока ограничился простым крючком для мешка под столом — эффективность около 60%.

---

Вывод: стоит ли делать такой стол?

Плюсы:

• Бюджетность (можно собрать из остатков)

• Простота изготовления

• Реальная помощь в работе

• Возможность разборки/переноски

Минусы:

• Ограниченный функционал

• Требует доработок для сложных задач

• Нет настроек под разные операции

Итог: Идеальное решение для разовых работ с длинномерными заготовками. Для профессионального использования лучше рассмотреть варианты с расширенными функциями. Мой стол полностью оправдал ожидания — все доски распилены ровно, быстро и безопасно.
